Infrastruktura zaczyna się od dobrego punktu instalacyjnego
Dobrze zaprojektowany system telekomunikacyjny zaczyna się od analizy potrzeb obiektu. Inaczej należy projektować instalację w niewielkim lokalu usługowym, inaczej w biurze, sklepie, magazynie czy zakładzie przemysłowym. Znaczenie ma lokalizacja punktu dystrybucyjnego, przebieg tras kablowych, liczba urządzeń, sposób ich zasilania oraz dostęp serwisowy.
Telekomunikacja często rozwija się etapami. Najpierw pojawia się router i switch, później Wi-Fi, CCTV, alarm, kontrola dostępu czy automatyka. Bez wspólnej przestrzeni technicznej urządzenia trafiają na ściany i półki, a kable zaczynają tworzyć trudną do serwisowania instalację.
Wydzielenie jednego, uporządkowanego punktu instalacyjnego pozwala ograniczyć ten problem. Szafa staje się miejscem, w którym zbiegają się linie kablowe, zasilanie i urządzenia aktywne. Dzięki temu łatwiej kontrolować instalację, planować jej przebudowę i prowadzić późniejszą eksploatację urządzeń infrastruktury.
Nie każda instalacja potrzebuje dużej szafy RACK 19”
Klasyczna szafa RACK 19” jest naturalnym wyborem w serwerowni lub dużym punkcie dystrybucyjnym. W mniejszych obiektach nie zawsze jest jednak potrzebna duża i głęboka konstrukcja.
W biurze, sklepie, lokalu usługowym, punkcie handlowym czy niewielkim zapleczu technicznym ważniejsze mogą być kompaktowe wymiary, możliwość montażu na ścianie oraz elastyczne zagospodarowanie wnętrza. Często trzeba umieścić obok siebie urządzenia, które nie mają wspólnego standardu montażowego: switch, router, zasilacz, moduły automatyki, aparaturę na szynę DIN czy zakończenia kabli.
W takich przypadkach dobrze sprawdza się konstrukcja, która łączy kilka sposobów montażu w jednej obudowie.

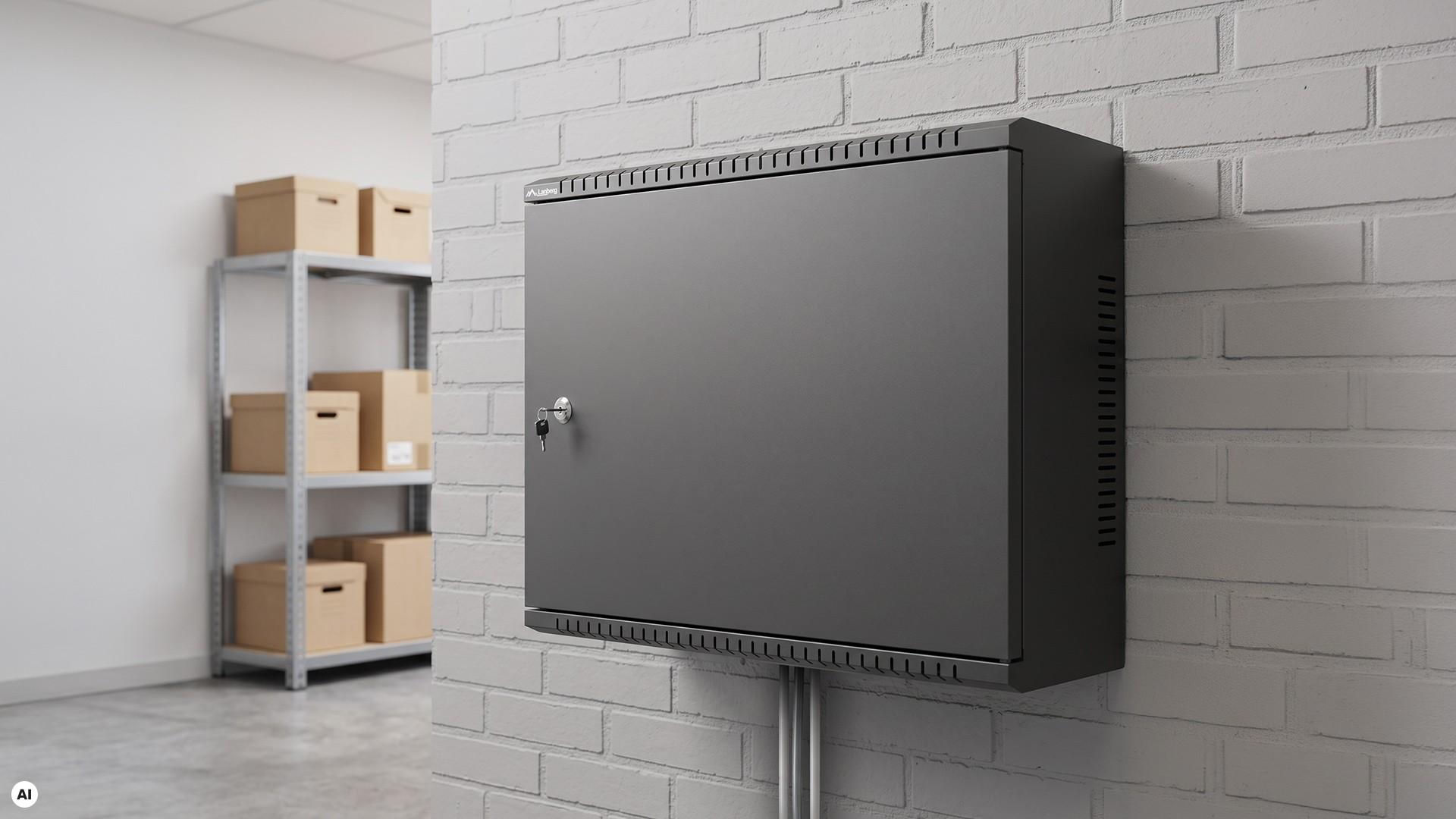

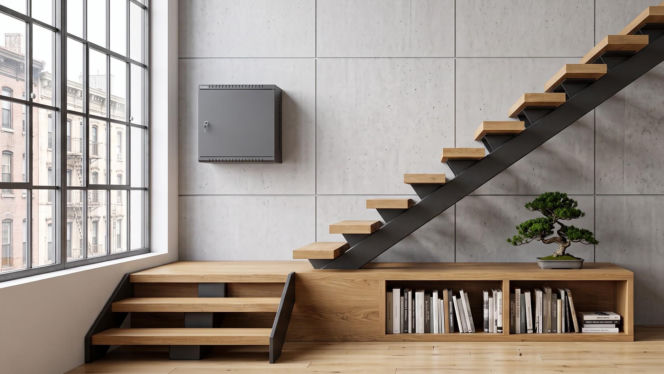

TPR - elastyczna szafa dla różnych systemów

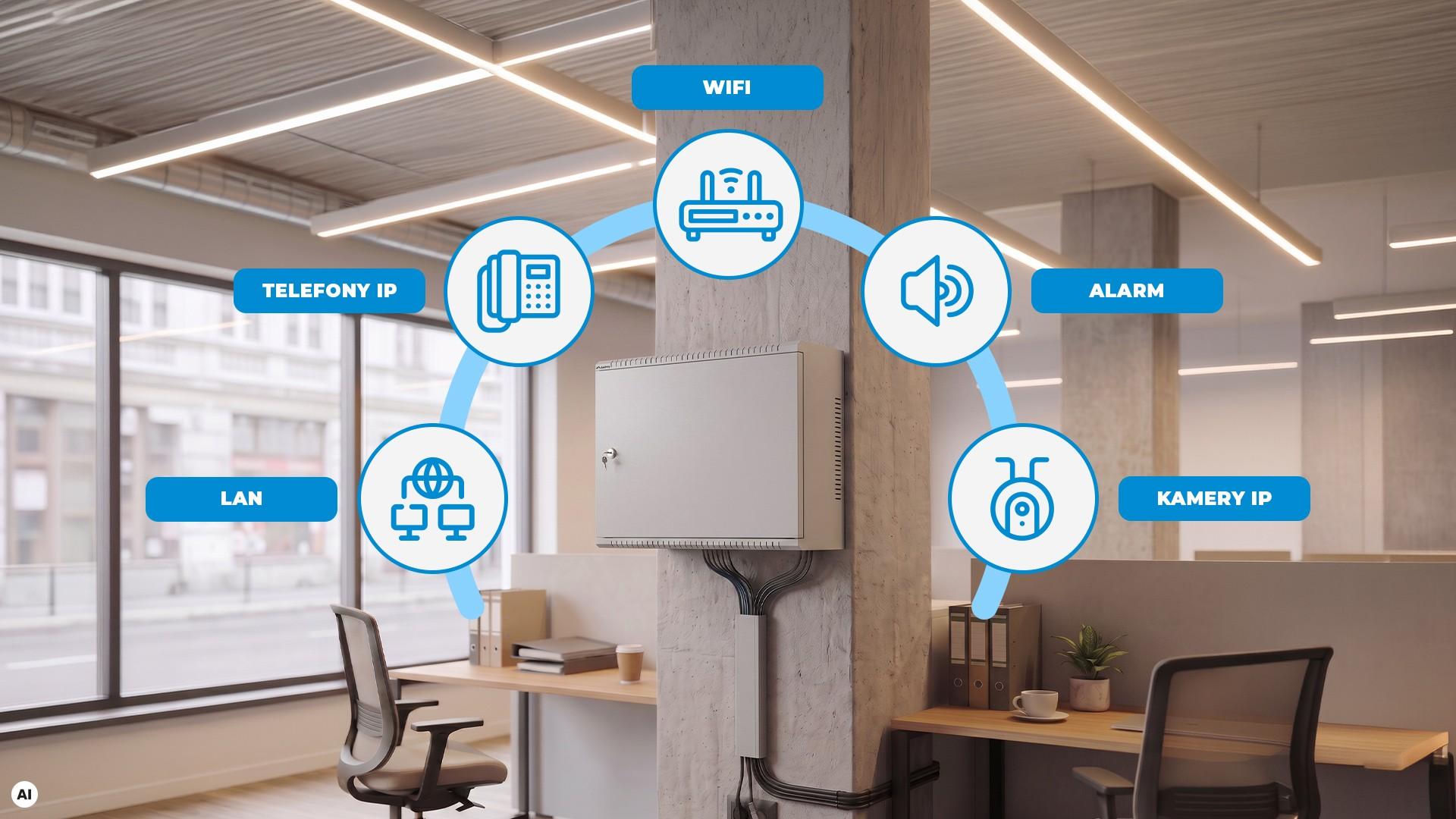

Do takich zastosowań przeznaczone są szafy instalacyjne Lanberg TPR 10” i 19”. Mogą pełnić funkcję kompaktowego punktu dystrybucyjnego dla LAN, Wi-Fi, CCTV, RTV, alarmu, smart home, kontroli dostępu i automatyki budynkowej.
Największą zaletą TPR jest elastyczność organizacji wnętrza. W jednej obudowie można połączyć urządzenia w standardzie RACK, aparaturę montowaną na szynie DIN TS-35 oraz elementy, które nie mają typowego mocowania. Pozwala to zagospodarować wspólną przestrzeń dla switcha, routera, zasilacza, modułów sterujących, separatorów, zakończeń kabli telekomunikacyjnych czy innych elementów instalacji.
MESH, RACK i DIN w jednej obudowie
W szafach TPR zastosowano perforowaną płytę MESH, uchwyty RACK, uchwyt do urządzeń IT oraz szynę DIN.
Płyta MESH pozwala elastycznie rozmieszczać elementy zgodnie z potrzebami konkretnego projektu. Uchwyty RACK umożliwiają montaż kompatybilnego osprzętu sieciowego, a szyna DIN daje miejsce na aparaturę modułową. W efekcie jedna szafa może obsługiwać kilka funkcji bez konieczności budowania osobnych punktów technicznych dla różnych systemów.
Ma to znaczenie szczególnie przy przebudowie istniejącej instalacji. Częściej niż całkowitą budowę od zera realizuje się dziś rozbudowę działającej infrastruktury: dokładany jest kolejny switch, punkt dostępowy, rejestrator, zasilacz lub moduł automatyki. Elastyczne wnętrze ułatwia takie zmiany i pozwala pozostawić rezerwę na przyszłość.
Porządek w kablach to nie kosmetyka
W punkcie telekomunikacyjnym szybko gromadzą się przewody: skrętka, patchcordy, przewody alarmowe, zasilanie czy światłowód.
Otwory w górnej i dolnej części TPR ułatwiają wprowadzenie kabli do obudowy i uporządkowanie tras. Dobrze zaplanowane prowadzenie przewodów pomaga ograniczyć naprężenia, ułatwia identyfikację połączeń i zmniejsza ryzyko przypadkowego wypięcia kabla podczas prac serwisowych.
Warto też zostawić zapas miejsca - wraz z rozwojem instalacji rośnie liczba portów, zasilaczy i przewodów.
Dostęp serwisowy jest równie ważny jak montaż
Dobra obudowa nie służy jedynie do ukrycia urządzeń. Powinna ułatwiać dostęp do złączy, identyfikację kabli i wymianę elementów instalacji.
W szafach TPR metalowe drzwi są zamykane, mogą być montowane jako prawe lub lewe i otwierają się szeroko. Ma to znaczenie szczególnie w korytarzu, narożniku, na zapleczu lub w innym miejscu, gdzie przestrzeń serwisowa jest ograniczona.
Zamykany punkt techniczny pomaga również ograniczyć dostęp osób trzecich. Dostęp serwisowy nie oznacza bowiem nieograniczonego dostępu do szafy. Kontrolowane zamknięcie zmniejsza ryzyko przypadkowego odłączenia przewodu, zmiany konfiguracji urządzeń czy uszkodzenia infrastruktury.
Gdzie TPR sprawdzi się najlepiej?
TPR jest rozwiązaniem przede wszystkim do wnętrz. Klasa IP20 odpowiada typowym warunkom panującym w biurach, lokalach usługowych, sklepach, zapleczach i pomieszczeniach technicznych.
To właśnie możliwość łączenia różnych zastosowań jest jedną z najważniejszych zalet TPR. Zamiast dopasowywać całą instalację do jednego standardu montażowego, można dopasować wnętrze szafy do rzeczywistych potrzeb obiektu.
Dla instalatora oznacza to większą swobodę podczas budowy lub przebudowy punktu technicznego. Dla administratora – łatwiejszy dostęp do urządzeń i bardziej przejrzystą infrastrukturę. Dla inwestora natomiast dobrze zagospodarowana szafa oznacza możliwość dalszego rozwoju instalacji bez konieczności wykonywania wszystkiego od początku.

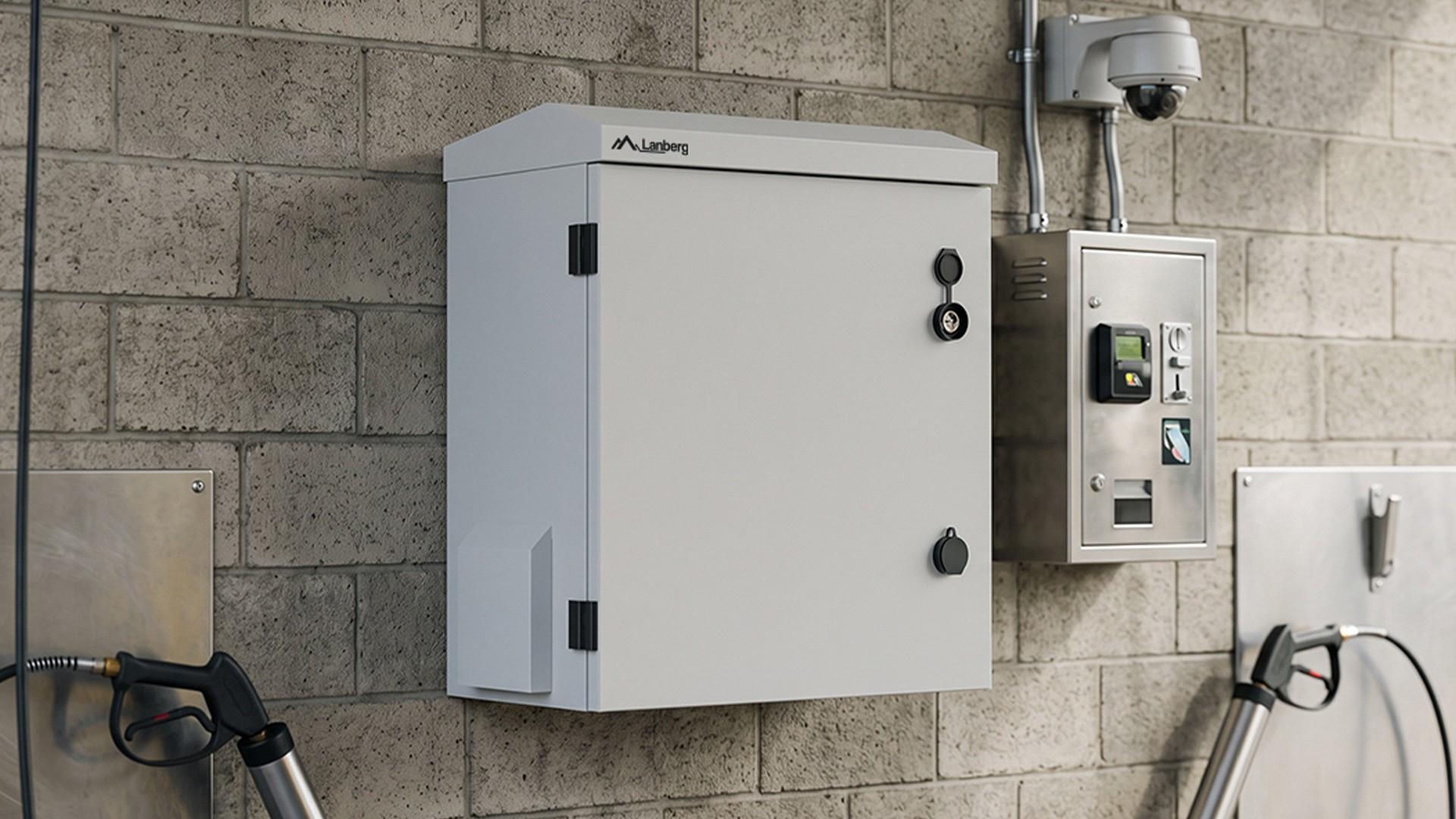

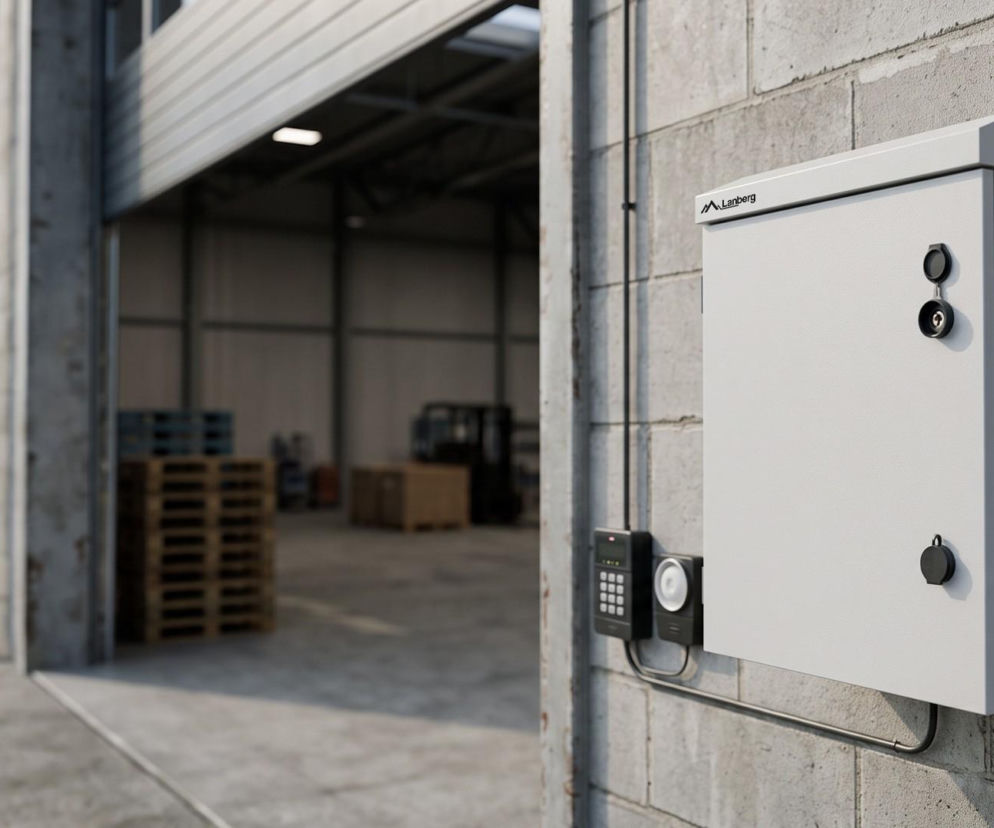

Kiedy warunki są trudniejsze - IP55
Nie każda lokalizacja zapewnia warunki typowe dla wnętrza biura. Punkt telekomunikacyjny może znajdować się na elewacji, parkingu, w nieogrzewanym magazynie, hali, strefie technicznej lub na terenie przemysłowym. W takich miejscach urządzenia są bardziej narażone na pył, wodę i uszkodzenia mechaniczne.

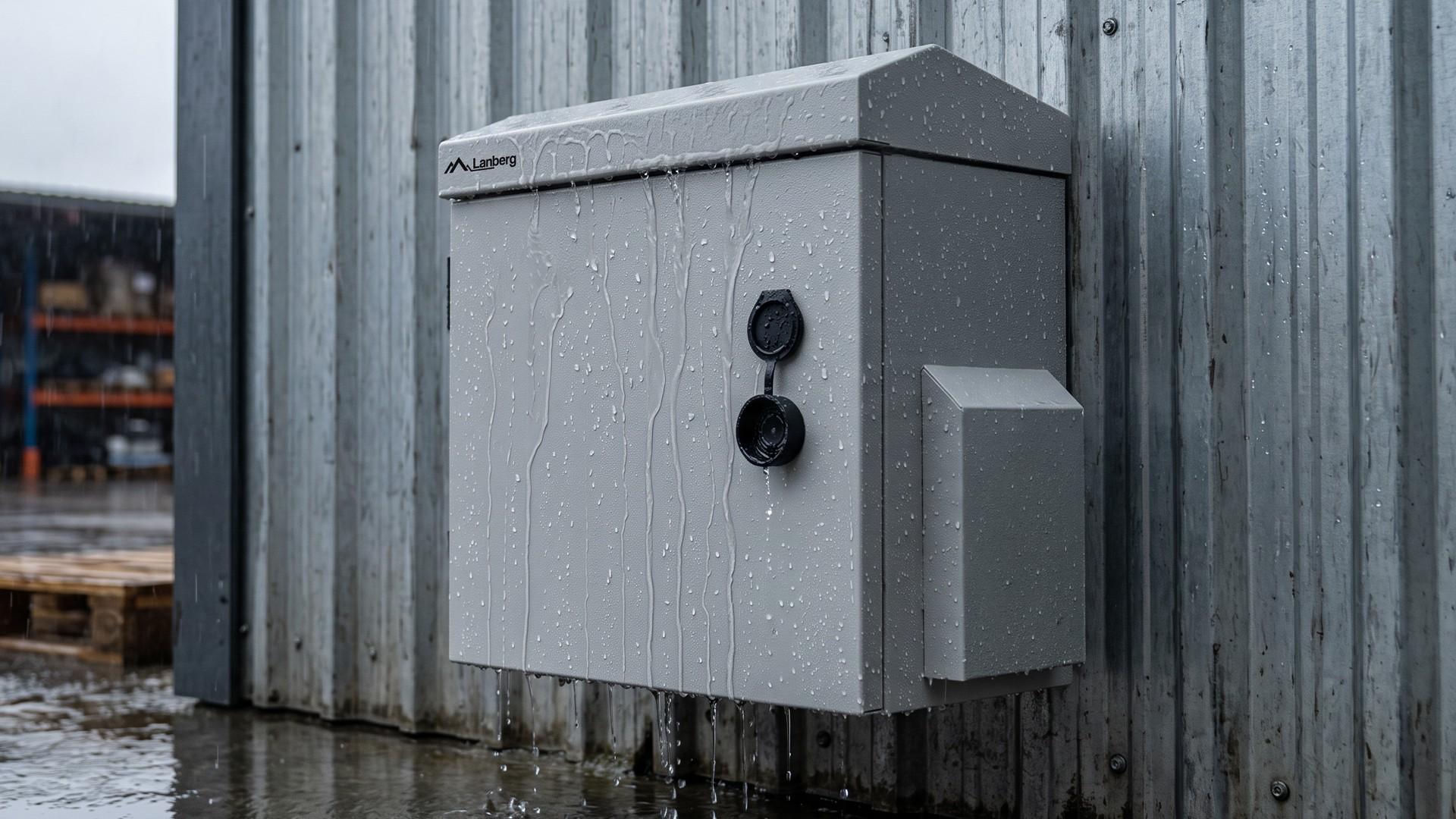

Do podobnych zastosowań Lanberg oferuje hermetyczne szafy RACK 10” IP55. Klasa IP55 oznacza ochronę przed wnikaniem pyłu w ilości mogącej zakłócić pracę urządzeń oraz ochronę przed strumieniami wody. Konstrukcja ma również odporność mechaniczną IK10, co zwiększa ochronę wyposażenia przed przypadkowymi uderzeniami.

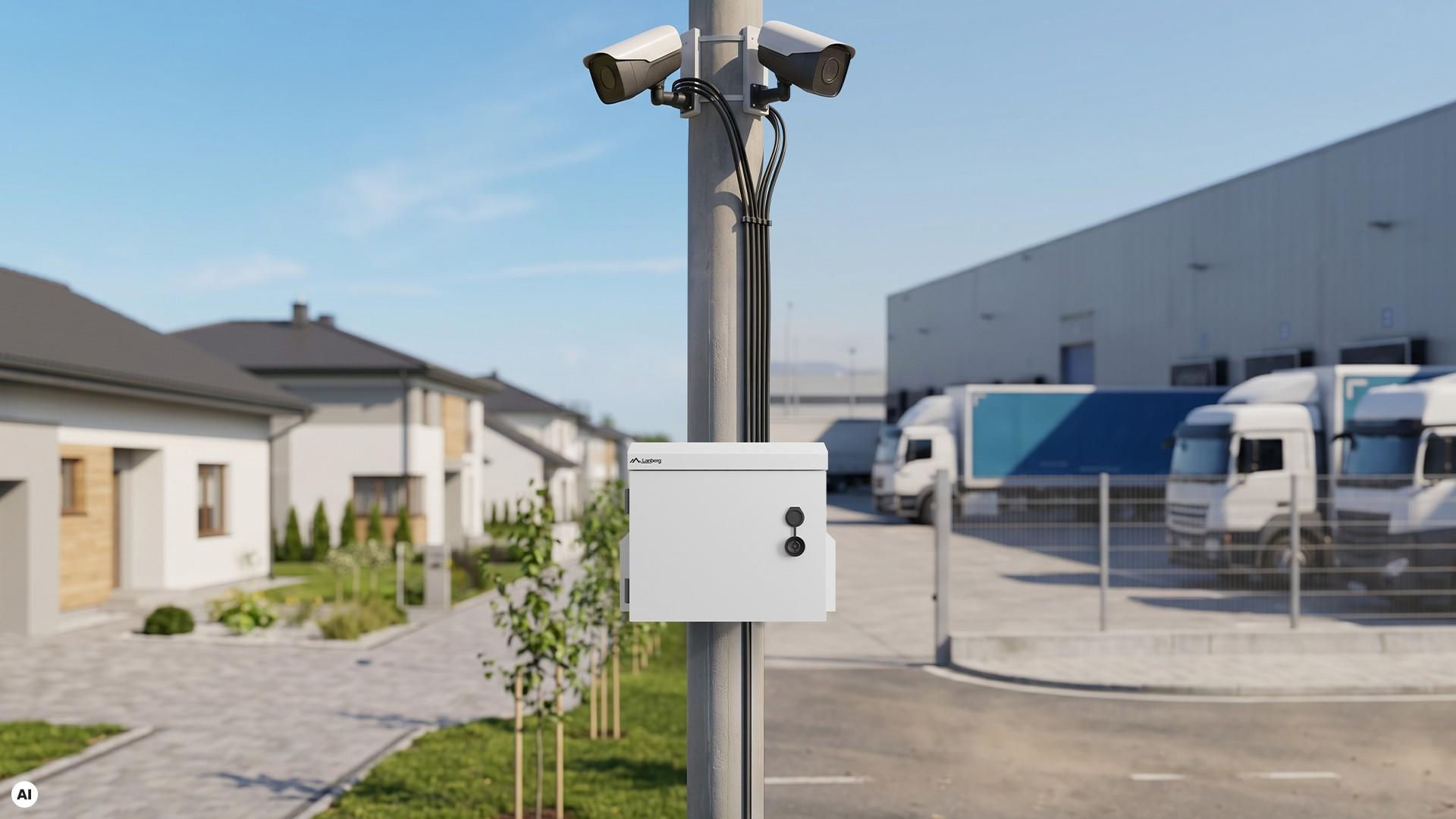

IP55 na ścianie lub słupie
Możliwość montażu na ścianie lub słupie rozszerza zakres zastosowań szaf IP55. Mogą chronić urządzenia sieciowe, elementy systemu CCTV na parkingu, kontrolery dostępu, komponenty infrastruktury parkingowej czy inne urządzenia pracujące poza typowym pomieszczeniem biurowym.
W takich realizacjach ważna jest lokalizacja zapewniająca dostęp serwisowy i bezpieczne doprowadzenie kabli.
Jeżeli instalacja obejmuje linie kablowe prowadzone na zewnątrz, kanalizację kablową, podbudowę słupową lub elementy wolno stojące, warto traktować szafę jako jeden z elementów większego systemu. Jej zadaniem jest ochrona i organizacja urządzeń, ale o niezawodności całej infrastruktury decydują również trasy kablowe, sposób wykonania połączeń, zasilanie oraz poprawny montaż.
TPR czy IP55? Najpierw środowisko pracy, potem wyposażenie
Dobór szafy powinien zaczynać się od odpowiedzi na proste pytanie: w jakich warunkach będzie pracować infrastruktura?
W biurze, sklepie, lokalu usługowym i typowym pomieszczeniu technicznym priorytetem jest zwykle elastyczne rozmieszczenie urządzeń, wygodny dostęp i porządek w kablach. TPR sprawdza się tam, gdzie w jednym punkcie trzeba połączyć MESH, RACK i DIN oraz obsłużyć kilka różnych systemów.
Na elewacji, parkingu, hali lub w zapylonej przestrzeni magazynowej ważniejsza staje się odporność obudowy. W takich zastosowaniach lepszym wyborem może być szafa RACK 10” IP55 z IK10.
Szafa powinna być gotowa na rozwój instalacji
Realizacja inwestycji telekomunikacyjnej nie kończy się w chwili uruchomienia sieci. Z czasem pojawiają się nowe kamery, punkty Wi-Fi i kolejne urządzenia.
Dobrze zaprojektowana infrastruktura pozwala rozwijać instalację bez każdorazowej reorganizacji całego punktu technicznego. Dlatego podczas doboru szafy warto patrzeć nie tylko na aktualną liczbę urządzeń, ale również na możliwą rozbudowę.
Rezerwa miejsca, uporządkowane kable i łatwy dostęp serwisowy ułatwiają późniejszą przebudowę instalacji.
W praktyce warto więc myśleć o szafie nie jak o końcowym elemencie inwestycji, lecz jak o bazie dla infrastruktury, która będzie zmieniała się wraz z potrzebami użytkowników obiektu.
Dobrze dobrana szafa porządkuje kluczowy fragment infrastruktury
Szafa nie rozwiązuje wszystkich problemów związanych z telekomunikacją, ale może uporządkować jeden z najbardziej newralgicznych fragmentów instalacji. To właśnie w punkcie technicznym spotykają się kable, urządzenia aktywne, zasilanie i elementy różnych systemów.
TPR sprawdza się tam, gdzie liczy się elastyczność, możliwość łączenia kilku standardów montażowych i wygodny serwis. IP55 odpowiada na potrzeby instalacji pracujących w trudniejszych warunkach i wymagających wyższego poziomu ochrony.
W obu przypadkach dobór obudowy powinien wynikać z rzeczywistych potrzeb obiektu: liczby urządzeń, środowiska pracy, sposobu prowadzenia kabli, dostępnej przestrzeni i planowanej rozbudowy. Dobrze dobrana szafa nie jest więc tylko „miejscem na sprzęt”. Staje się uporządkowanym punktem infrastruktury, który ułatwia jej montaż, ochronę, eksploatację i rozwój przez kolejne lata.
